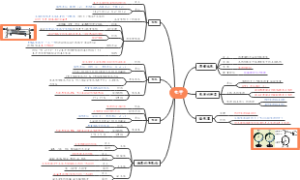

电学思维导图1

人教版物理电学，包括九上九下人教版

电的运用

• 电荷
  • 分类
    • 正电荷
    • 负电荷
  • 电荷间的相互作用
  • 检验物体是否带电的方法： 1、利用正负电荷具有吸引轻小物体的性质； 2、利用电荷之间互相作用的性质； 3、用验电器来检验物体是否带电
• 电流
  • 形成： 1、电荷的定向移动形成电流。 2、要形成电流，首先要有自由移动的电荷，即自由电荷。
  • 方向：正电荷定向流动的方向为电流方向。
  • 强弱
    • 测量：电流表
      • 使用方法： 1、电流表要串联在电路中 2、正负接线柱的接法要正确:电流从正接线柱流入,从负接线柱流出。 3、被测电流不要超过电流表的量程。 4、绝对不允许不经过用电器而把电流表直接连到电源的两极上。
      • 读数要领： 首先明确电流表的量程；确定电流表的分度值；看清表针停留位置（一定从正面观察）；待电流稳定后再读数，即电流表的指针指示稳定后再读数。
    • 单位及换算
      • 单位：通常用字母 I 表示，它的单位是安培。
      • 换算关系： 1kA=1000A 1A=1000mA 1mA=1000μA 1μA=1000nA 1nA=1000pA
    • 串并联电路的电流特点
      • 串联：电流处处相等（也可以说成通过每一个用电器的电流都相等）
      • 并联：各支路电流之和等于总电流（干路电流）
• 电路
  • 组成：是由电源，用电器，导线，开关等元器件组成。
  • 电路图：
  • 电路状态
    • 通路：电路接好后，闭合开关，处处相通的电路叫做通路。
    • 开路（断路）：开关未闭合，或导线断裂，接头松脱，致使电路在某处断开，叫做开路，也叫做断路。
    • 短路：导线不经过用电器直接跟电源两极连接的电路，叫做短路。
  • 连接方式
    • 串联
      • 定义：两个小灯泡首尾顺次连接。由用电器串联组成的电路叫做串联电路
      • 特点： 电流处处相等（也可以说成通过每一个用电器的电流都相等） 各个用电器两端电压之后等于总电压（或者说成等于电源电压）
    • 并联
      • 定义：两个小灯泡并列连接。由用电器并联组成的电路叫做并联电路
      • 特点： 各支路两端电压都相等，且都等于总电压（电源电压） 各支路电流之和等于总电流（干路电流）
• 电压和电阻
  • 电压
    • 概念：电源是提供电压的装置，电压是使电路形成电流的原因。
    • 单位：电压通常用字母U表示，在国际单位制中，电压的单位是伏特，简称伏，符号是V。
    • 提供电压的装置：电源
    • 测量工具：电压表
      • 使用规则：测电压时，我们要把电压表连接在想要测电路的两端；正负极接线柱一定要接正确；要选好合适的量程，提前确认好所要测量的电压表量程，不能超过限量。并联在电路中。
      • 读数规则： 1、量程为3V的电压表，其最小分度为0.1V，读数要估读到最小分度的十分之一。 2、量程为15V的电压表，其最小分度为0.5V，读数要估读到最小分度的，因此最后读数以伏特为单位，小数点后面只有一位，尾数为0、1、2、3、4。
      • 量程选择： 1、电压表的刻度盘上有两档对应的刻度值，测量前应根据被测电压的大小，选择合适的量程； 2、在不能估计被测电压大小的情况下，应选用最大的量程，并用试触法判断电压的大小，然后再根据判断结果，选用合适的量程。
    • 电路电压的特点
      • 串联：U=U1+U2
      • 并联：U=U1=U2
  • 电阻
    • 概念：电阻器在日常生活中一般直接称为电阻。是一个限流元件，将电阻接在电路中后，电阻器的阻值是固定的一般是两个引脚，它可限制通过它所连支路的电流大小。
    • 单位：在国际单位制中，电阻单位是欧姆，简称欧，符号是Ω
    • 影响因素
      • 材料：导体的电阻跟导体的材料有关，在长度和横截面积相同时，其电阻不同
      • 长度：导体的电阻跟导体的长度有关，当导体的材料和横截面积相同时，导体越长，电阻越大
      • 横截面积：导体的电阻跟导体的横截面积有关，当导体的材料和长度相同时，导体横截面积越大，电阻越小
      • 温度（外因）
    • 分类
      • 定值电阻
      • 滑动变阻器
        • 原理：通过改变接入电路的电阻线的长度来改变电阻大小
        • 连接方法： 1、要与电路串联 2、要“一上一下”接入
        • 应用：电位器
• 欧姆定律
  • 内容：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比关系，这个规律叫做欧姆定律
  • 公式
    • I＝U／R
    • 使用条件：纯电阻电路
  • 安全用电
    • 高压危险
    • 电路故障
    • 注意防雷
  • 伏安法测电阻
    • 实验原理：欧姆定律
    • 电路图：
  • 电路的电阻特点
    • 串联：R＝R1+R2
    • 并联：1／R＝1／R1+1／R2
• 电能和电功率
  • 电能
    • 单位：J 符号：KW／h 1KW／h＝3.6×10*6J
    • 测量：电能表
    • 电功
      • 公式：P＝UI
      • 电功和电能的关系： 电流做功的过程就是电能转化为其他形式能的过程
  • 电功率
    • 概念：把电流在某段时间内所做的电功跟这段时间的比值叫做电功率
    • 实质：能量的转化与守恒定律在电路中的体现
    • 公式
      • 定义式：P＝W／t
      • 实质式：P＝UI
    • 分类
      • 额定功率： 在物理学中，用电器正常工作时的电压值和电流值，分别叫做额定电压和额定电流。在额定电压下工作时所消耗的功率，叫做额定功率
      • 实际功率： 对于同一个用电器来说，铭牌上所刻的电压即为这个用电器的额定电压，当这个用电器在此电压下工作时，所得到的功率是额定功率。此时实际功率在数值上等于额定功率的值。但多数情况下用电器都不会在这个电压下工作，所以当用电器两端的电压大于或小于额定电压时，此时用电器的功率就会随着电压的变化增大或减小，此时的功率称为实际功率。
• 焦耳定律
  • 定义：电流流过导体时产生的热量，跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。这个规律叫做焦耳定律
  • 公式：Q＝I²Rt
  • 有关因素
    • 电阻： 当电流一定时，时间相同时，导体的电阻越大，导体产生的热量就越多
    • 电流： 当电阻一定时，时间相同时，通过导体的电流越大，导体产生的热量越多
    • 时间：通电时间越长，产生的热量越多
