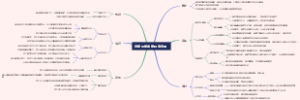

建筑构造思维导图
这是一篇关于2024年山东省春季高考建筑构造思维导图，包含基础与地下室、墙体结构、楼地层构造等。
编辑于2023-11-30 14:42:53- 建筑构造
- 山东省
- 春季高考
- 相似推荐
- 大纲
地基
天然地基
人工地基
人工地基加固的方法
换土法
压实法
打桩法
坡屋顶
现浇钢筋混凝土坡屋顶的两种类型
坡度较缓不利用坡屋顶下空间的坡屋顶
坡屋顶下的空间被利用
屋面坡度为3%-15%
主要由承重结构层和屋面两部分组成，根据必要还可设置保温层，隔热层和顶棚
平屋顶的保温与隔热
平屋顶的保温
一般需设置保温层，即在结构层上铺一定厚度的保温材料
保温材料
松散保温材料
整体保温材料
板状保温材料
保温构造：保温材料的设置位置分为
正置式：保温材料设置在结构层上，防水层下
倒置式：保温材料设置在防水层之上
平屋顶的隔热
在我国南方地区，屋顶的隔热是建筑物必须采用的措施
隔热常采用的构造做法有
实体材料隔热屋面
架空隔热屋面
蓄水隔热屋面
种植隔热屋面
平屋顶的细部构造
泛水构造
屋面与垂直墙面交接处的构造处理叫做泛水
一般是将卷材压入凹槽，再用水泥钉钉压条固定后用密封材料嵌缝，外抹水泥砂浆
高度不小于250mm
檐口构造
自由落水檐口
挑檐沟檐口
女儿墙外排水檐口
变形缝构造
既不能影响屋面的变形，又要防止雨水从变形缝处渗入室内
平屋顶的防水构造
刚性防水屋顶
具有良好的防水能力，施工方便，造价经济
多用于南方无保温要求的防水等级为Ⅱ级的建筑屋面
构造层次：结构层―找平层―隔离层和防水层
柔性防水屋顶 （卷材防水屋顶）
能适应温度，振动，不均匀沉降等因数的变化，整体性好，不易渗漏
但施工操作较复杂，技术要求较高
适用于防水等级为Ⅰ～Ⅱ级的屋面防水
主要层次构造：结构层―找平层―结合层―防水层―保护层
涂膜防水屋顶 （涂料防水屋顶）
重量轻，防水性能好，粘结力强，耐腐蚀，耐老化，无毒，冷作业，施工方便等优点
粉剂防水屋顶 （拒水粉防水屋顶）
有极好的憎水性，耐火性和随动性，施工简单，快捷，造价低寿命长的优点
平屋顶的排水
平屋顶屋面坡度的形成
排水坡度一般为1%-5%
搁置找坡：又名结构找坡，屋面板斜置形成坡度。 多用于工业建筑和需要做成吊顶的公共建筑。 坡度不小于3%
垫层找坡：又名材料找坡，利用轻质廉价的炉渣等 材料来垫置屋面坡度。坡度宜为2%
平屋顶的排水方式
无组织排水，又称自由落水。它构造简单，造价低，不易漏雨和堵塞，适用于少雨地区和底层建筑
有组织排水，它构造复杂，造价高， 但雨水不会冲刷墙面，得到广泛应用
内排水
用在多跨建筑的中间跨，临街建筑， 高层建筑和寒冷地区
外排水
一般建筑应尽量采用外排水
平屋顶的构造
坡度小于3%的屋顶称为平屋顶，平屋顶常用坡度为1%-3%
跟坡屋顶对比
构造简单，施工方便等优点
排水慢，屋面积水机会多，易产生渗漏现象
主要由结构层（承重层）、防水层（面层）、保温（隔热）层构成， 也可增设找平层，找坡层，隔汽层等
屋面防水等级和设防要求
Ⅰ级
重要建筑和高层建筑
两道防水设防
Ⅱ级
一般建筑
一道防水设防
屋顶的设计要求
强度和刚度要求
防水和排水要求
保温隔热要求
美观要求
屋顶的作用
围护作用
支撑作用
美观
屋顶的类型
坡度和外形分
平屋顶
坡屋顶
其他形式屋顶
结构传力特点分
有檩屋顶
无檩屋顶
屋顶保温隔热分
保温屋顶
不保温屋顶
隔热屋顶
材料与构造分
卷材防水屋顶
非卷材防水屋顶
⑤屋顶构造
台阶与坡道构造
台阶的构造
踏步
台阶的坡度比楼梯小，通常踏步的高度为100-150mm，宽度为300-400mm
平台
台阶和建筑入口应留有一定的缓冲平台，深度一般不小于1000mm
为防止雨水积聚，平台面宜比室内地面低20-50mm，并向外找坡1%-4%
平台的宽度应大于所连通的门洞宽度，一般至少每边宽出500mm
坡道的构造
室内坡道的坡度不宜大于1：8
室外坡道的坡度不宜大于1：10
无障碍坡道的坡度为1：12
楼梯表面细部构造
踏步
踏步由踏面和踢面组成，一般踏面与踢面的比例为2：1
踏步边缘凸出20-40mm，或向外倾斜15-30mm，形成斜面
踏步面层
面层应耐磨，光滑，美观，便于清洁
踏面表面光滑容易滑倒，一般楼梯常在踏口部位设置防滑条或防滑槽。 防滑条要求高出面层2-3mm，宽10-20mm
栏杆和栏板
①预埋铁件 楼梯与栏杆的连接方式： ②预留孔洞
现浇钢筋混凝土楼梯
优点
整体性好
刚度大
坚固耐久
尺寸灵活
缺点
工序多
湿作业多
施工速度慢
按结构形式分
板式楼板
把楼梯段视作一块板，两端设置平台梁，平台梁支撑在墙上
优点
结构简单
底面平整
施工方便
缺点
自重较大
耗用材料多
适用于楼梯段跨度及荷载较小的楼梯
梁板式楼梯
板承受荷载传给斜梁，在由斜梁把荷载传给平台梁
按位置不同分
明步
是将斜梁设置在踏步板之下
暗步
是指斜梁和踏步板的下表面取平
梁板式楼梯受力合理，比较经济，适用于各种长度的楼梯
楼梯的尺度
楼梯的坡度
坡度一般为20°-45°，30°较为常用。坡度大于45°为爬坡，小于20°为坡道
楼梯的坡度由踏步的高宽比决定，高宽比应根据使用要求和行走的舒适性来决定，人流量较大坡度宜平缓
踏面的尺寸
踏步的尺寸要根据人体的尺度来决定取值，踏面宽为300mm时，行走舒适 经验公式：2h+b＝600-620mm h+b＝450mm 式中：h——踏步踢面高度 b——踏步踏面高度 600-620mm表示行走时的步距
踏面一般为250-300mm，踢面高为160-175mm 学校，办公室通常为踏面280-340mm，踢面为140-160mm
楼梯段与平台的宽度
楼梯段的宽度是指墙面到扶手中心线间的距离
一般单人通行不小于900mm 双人通行宽为1100-1400mm 三人通行宽为1650-2100mm
楼梯井宽度
一般在100mm左右，公共建筑不宜小于150mm； 有儿童使用的楼梯井当净宽大于110mm时，必须采取安全防范措施
楼梯平台的宽度是指墙面到转角扶手中心线的距离
其宽度应大于或等于楼梯段的宽度且不小于1.2m
楼梯的净空高度
平台过道处的净空高度应大于2m，楼梯段的净空高度应大于2.2m
当底层平台过道处设置进出通道时，其净空高度不能满足大于2m时； 常采取将双跑式做成长短跑或降低底层楼梯间室内标高的方法解决
楼梯栏杆（板）和扶手高度
楼梯扶手高度与楼梯的坡度和使用要求有关
一般扶手高度为900mm，楼梯平台处和顶层楼梯平台处的水平栏杆高度不小于1050mm
楼梯的组成
楼梯段
踏步数一般不小于3级，也不宜超过18级
平台
①转向 ②缓冲 作用：③休息
栏杆（板）和扶手
围护结构
楼梯
按用途分
主要楼梯
辅助楼梯
安全楼梯
室外消防检修楼梯
按位置分
室外楼梯
室内楼梯
按结构材料分
钢筋混凝土楼梯
木楼梯
钢楼梯
按施工方式分
现浇钢筋混凝土楼梯
预制装配式钢筋混凝土楼梯
按楼梯间的平面形式分
开敞式楼梯间
封闭式楼梯间
防烟楼梯间
按平面布置分
单跑式楼梯
一般用于层高较小的建筑
双跑式楼梯
普遍采用
三，四跑楼梯
不适用于住宅，中小学等儿童活动建筑
双分式楼梯
多用于公共建筑
转角式楼梯
适用于室内的一角
剪刀式楼梯
多用于人流量较大的公共建筑
曲线楼梯
多用于较高级的公共建筑
④楼梯与电梯
雨篷的构造
为防止倾覆，常把雨篷板与入口门过梁浇筑在一起
雨篷是室外悬挑构件，悬挑长度一般为1000—1500mm
雨篷板可做成变截面形式，一般根部厚度约为其悬挑长度的六分之一 板端部厚度不小于80mm
做好防水和排水处理，排水坡度一般为1%，通常用防水砂浆抹面20mm厚， 并上翻至墙面行成泛水，其高度不小于250mm
阳台的构造
种类
与外墙的位置关系分
凸阳台
凹阳台
半凸半凹阳台
建筑平面的位置分
中间阳台
转角阳台
施工方法分
现浇阳台
预制阳台
立面形式分
敞开式阳台
封闭式阳台
用途分
生活阳台
服务阳台
承重结构形式
隔板式
挑梁式
挑板式
细部构造
排水构造
要求阳台地面低于室内地面20—30mm， 阳台面设1%的排水坡度，两侧排水孔内 设Φ40塑料管，管伸出不小于80mm
阳台栏杆，栏板
高度不宜小于1050mm， 高层建筑不小于1100mm
栏杆，栏板与阳台墙 ，板，扶手，栏杆的 连接方式
预埋铁件焊接
预留孔洞插接
整体现浇
楼地面构造
整体地面
如水泥砂浆地面，细石混凝土地面，水磨石地面
块材类地面
如陶瓷地面砖，大理石地面
木地面
卷材类地面
如塑料地毡，橡胶地毡，各式地毡
涂料类地面
有溶剂型，水溶性和水乳性地面涂料
常用地面的细部构造
水泥砂浆地面
细石混凝土地面
水磨石地面
地面砖，陶瓷锦砖，缸砖地面
大理石，花岗岩地面
木地面
顶棚
按构造方式不同
直接式顶棚
直接喷刷涂料顶棚
抹灰顶棚
粘贴顶棚
悬吊式顶棚
楼板的类型
木楼板
砖拱楼板
钢筋混凝土楼板
特点：用C15或C20混凝土，配Ⅰ级或Ⅱ级钢筋，现场支模浇筑而成
优点：成型自由，整体性强，防水性好，预留孔洞或设置预埋件方便
缺点：耗用模板多，施工周期长
分类
板式楼板
楼板四周支撑在墙上，多用于跨度较小的房间，比如厨房，厕所
梁板式楼板
跨度和面积都比较大的房间
特点：次梁与主梁截面相等，没有主次梁之分，顶棚美观，装饰性较强，比如会议室，大厅
井式楼板
房间面积较大，且为进似方形
无梁楼板
是板支撑在柱和墙上，不设梁的楼板
特点：净空高度大，板底平整，施工方便，适用于仓库，商店
楼地板
楼板层
面层
结构层
顶棚
（附加层）
地层，又称地面
基层
垫层
面层
③楼地层构造
墙面的装饰装修
作用：保护墙体，提高墙体保温隔热能力，美化环境
分类
按所处位置不同：外墙面装修和内墙面装修
施工方式分类
抹灰类
优点：
材料来源广，施工操作简便，造价低廉，通过改变工艺科获得不同的装修效果，应用广泛
缺点：
湿作业多，劳动强度大，工效低，工期长，也需要改革
涂刷类
优点：
省工省料，施工操作简便，工期短，造价低，维修更新方便等，有发展前途
贴面类
优点：
坚固，防水，易清洗，美观考究等，多用于门厅等卫生要求较高的房间，如卫生间
缺点：
施工要求高，易于脱落，造价偏高
裱糊类
优点：
适用于中高档内墙装修，具有良好的装饰效果，更新策划也方便
铺钉类
优点：
多用于高档和特殊要求的房间
墙体的抗震构造
设置圈梁
设置构造柱
细部构造如图所示
设置壁柱和门垛
墙体的细部构造
墙脚
勒脚
外墙与室外地坪接触的部分叫勒脚
作用：1：保护接近地面的墙身 2：加固墙身 3：美观
高度一般距离室外地坪500mm以上
散水
作用：排除勒脚附近从屋檐滴下的雨水
宽度不小于600mm，加宽递增200mm 湿陷性黄土地带多采用1500～2000mm 并要求无组织排水的屋顶檐口宽200mm 散水的坡度通常为3%～5%
明沟
作用：与散水相似，适用于室外有组织排水
宽度不小于200mm，坡度一般不小于1%
防潮层
作用：防止土壤中的潮气和水分由于毛细管 作用沿着墙面上升，从而提高墙身的坚固性 和耐久性，并保持室内干燥
做法：①水泥砂浆防潮层 ②细石混凝土防潮层 ③油毡防潮层（震区不宜
防潮层设置位置，如图所示
踢脚板，墙裙
踢脚板
作用：保护墙面，防止污染
高度一般为150mm
墙裙
作用：防止墙身受污染和侵蚀
高度为1200～1500mm
窗台
悬挑外床台应挑出墙面60mm，并且有不小于5%的坡度
门窗过梁
砖过梁
过梁的跨度一般在1200mm左右
不宜用于上部有集中荷载和地基承载力不均匀， 也不宜用于地震区的建筑物
钢筋砖过梁
跨度可达2000mm，支撑长度不小于240mm
钢筋混凝土过梁
梁宽一般同墙厚，两端深入墙内长度不小于250mm
圈梁
圈梁是沿外墙四周及部分内墙（内墙）在同一水平面上设置的连续封闭的梁
作用：增强建筑物的稳定性和整体刚度，提高建筑物抗风，抗震和抗温度变化的能力； 防止由于地基不均匀沉降而对建筑物产生的不利影响（圈梁可兼做门窗过梁使用）
构造要求：截面宽度一般同墙厚，高度不小于180mm，圈梁内纵筋不小于4Φ8，箍筋间距不大于300mm
圈梁中断补救：应在洞口上部设附加圈梁补强；附加圈梁的搭接长度不应小于错开高度的2倍，且不小于1000mm
烟道，通风口，垃圾道
变形缝
伸缩缝（温度缝）
设置原因：为了防止房屋在正常使用下，由温度和砌体干缩引起的墙体竖向裂缝
宽度为20～30mm
沉降缝
设置原因：当建筑物的地基承载力差别较大或建筑物相邻部分高度，荷载，结构类型 有较大差别时，为了防止地基不均匀沉降而破坏
防震缝
为了防止地震时建筑物的各部分相互撞击造成变形和破坏的缝
缝宽在50～70mm，且为平缝
建筑节能与墙体保温
在规划上，考虑建筑的布局，体形，朝向，通风，绿化
在设计上优先选用适宜的建筑造型和围护结构
在设备上应用高效先进的供热制冷系统
在围护结构的材料上，加强墙体的保温隔热，使用新型墙体材料 （如工业尾矿，粉煤灰，建筑渣土等为原料的墙体材料），加强 墙体改革与墙体节能技术研发和推广应用
墙体
作用：起着承重，围护，分隔作用
分类
按位置分为外墙和内墙， 按纵轴线的墙为纵墙，横 轴线的墙为横墙，外横墙为山墙
按受力情况分为承重墙和非承重墙
按构造方式分为实体墙、空体墙、组合墙
按墙体材料分为砖墙，土墙，石墙
按施工方法分为叠砌式，现浇整体式，预制装配式
基本要求
有足够的强度和稳定性，保证建筑物的坚固和耐久
外墙必须满足防寒，隔热的要求
满足隔声的要求
要满足防火的要求
适应建筑工业化的要求
要减轻墙体自重，降低工程造价
结构布置方案
横墙承重方案
楼板跨度小，房间的空间刚度大，整体性好
建筑空间组合划分不够灵活
适用于小开间的房屋，比如宿舍
纵墙承重方案
空间划分灵活，能分隔出较大的房间，构建结构少
门窗洞口受到一定的限制，刚度较差
适用于需要加大房间的建筑，比如教学楼
纵横墙混合承重方案
平面布置灵活，空间刚度好
楼板类型偏多，施工较麻烦
适用于开间、进深尺寸较大，平面复杂的建筑，比如医院
半框架承重方案
室内空间较大，划分灵活，空间刚度好
耗费钢材，水泥较多
适用于内部需要大空间的建筑，比如食堂
②墙体结构
①基础与地下室
基础的埋深是指室外设计地面到基础底面的距离
地下室防潮、防水构造
防潮构造
1：当地下室的墙为砖墙或石墙时，必须用水泥砂浆砌筑，灰缝必须饱满 2：在外墙外侧抹水泥砂浆，然后涂冷底子油一道，热沥青两道 3：防潮层外侧应回填透水性小的土壤 4：在地下室内、外墙与地面交界处及外墙与首层地面交接处，设置水平防潮层
防水构造
卷材防水（卷材高度应高于最高水位300mm）
外防水
防水层直接粘贴在迎水面上，防水效果好
内防水
防水层直接粘贴在背水面上，防水效果较差，但 施工简单，便于维修，常用于修缮工程
混凝土防水（墙的厚度应大于200mm，板的厚度应大于150mm）
地下室的防水、防潮原则： 1：当设计最高地下水位高于地下室底板时采取防水 2：当设计最高地下水位低于地下室底板时采取防潮
地下室
墙
采用砖墙时，厚度不小于490mm
底板
顶班
门和窗
楼梯
采光井
如图所示
影响基础的埋深因素： 1：与建筑物的地下部分构造有关 2：与地基的土质情况有关 3：与地下水位高低有关（经量埋在最高地下水位以上，否则埋在最低地下水位以下200mm） 4：与冰冻线深度有关（以下200mm，对岩石，沙砾土质不必考虑影响） 5：与相邻建筑物的基础有关［L≥（1～2）H］（如图所示）
基础
条形基础
墙体承重，柱子承重或地基软弱
钢筋混凝土基础（柔性基础）
上部荷载大而地基承载力小
独立基础
上部为梁，柱构成的框架或为墙承重，但基础的埋深较大
筏形基础（板式基础）
上部荷载较大且地基承载力较低
箱形基础
埋深较大并设有地下室
桩基础
地基的软弱土层较厚，采用浅埋深不能满足
井格基础
地基软弱为了提高建筑物的整体性，防止柱子之间沉降
