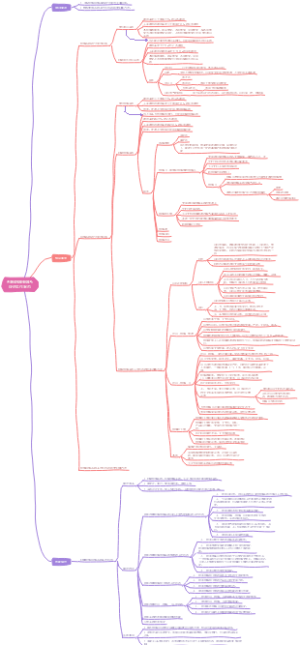

区分 集中 火灾 报警 控制 器信 号类 型
培训重点
1.了解集中火灾报警控制器的作用和功能。
2.掌握火灾报警控制器的火警、联动、监管、隔离和故障报警信号的区分方法。
知识要求
集中火灾报警控制器的作用和功能
作用
是一种接收、转换、处理和传递火灾报警、故障等信号, 发出声光警报,并对自动消防设施等装置发出控制信号的报警装置
集中报警系统应由***等组成
火灾探测器
手动火灾报警按钮
火灾声光警报器
消防应急广播
消防专用电话
消防控制室图形显示装置
火灾报警控制器
消防联动控制器
功能
接收火灾信号并启动火灾报警装置。该设备也可用来指示着火部位和记录有关信息。
过传感器发送火灾报警信号或通过消防联动控制装置启动自动灭火设备和消防联动控制设备。
动监视系统的正常运行。
集中火灾报警控制器的报警信号类型
火警信号
火灾探测器及其他火灾报警触发器件触发后
控制器能直接或间接地接收来自火灾探测器及其他火灾报警触发器件的火灾报警信号
发出火灾报警声、光信号
指示火灾发生部位
记录火灾报警时间
并予以保持,直至手动复位
联动信号
火灾报警控制器在接收到火灾探测器或其他火灾触发器件发出的火灾报警信号后
根据预定的控制逻辑向相关的联动控制装置发出控制信号
控制各类消防设备实现人员疏散、限制火势蔓延
控制各类自动灭火等消防保护功能
监管信号
控制器能直接或间接地接收来自探测器等监管信号
发出与火灾报警信号有明显区别的监管报警声、光信号。
于联动型火灾报警控制器,有时也把
压力开关
水流指示器
信号蝶阀等传递的信号
设为监管或动作
隔离信号
控制器对探测器等设备可以进行单独屏蔽、解除屏蔽(取消屏蔽、释放)操作功能。
当被屏蔽后,控制器可以指示屏蔽部位
故障报警信号
当控制器内部、控制器与其连接的部件间发生故障时
控制器能在100s内发 出与火灾报警信号有明显区别的故障声、光信号
指示系统故障
技能操作
区分集中火灾报警控制器的火警、联动、监管、隔离和故障报警信号
操作准备
集中火灾报警控制器系统。
《消防控制室值班记录表》。
操作程序
接通电源,分别设置集中火灾报警控制器处于火警、联动、监管、屏蔽和故障工作状态。
步骤1 触发火灾报警触发器件发出火灾报警信号,使集中火灾报警控制器处于火警状态。
常用火灾报警触发设备有:
感烟感温探测器
手动报警按钮
消火栓按钮
红外火焰探测器等,
步骤2 触发双信号,使火灾报警控制器根据预定的控制逻辑向相关的联动
控制装置发出控制信号。常见火灾联动设备有:
风机
水泵
切电模块
排烟
卷帘门等。
步骤3 触发火灾监管设备向火灾报警控制器发出监管信号。常见火灾监管设备有:
信号蝶阀等。
步骤4 预先在火灾报警控制器上对某件或者某几件探测器或模块等设备设置屏蔽。
火灾报警控制器对探测器等设备可以进行
单独屏蔽
取消屏蔽
释放操作功能
步骤5 断开火灾报警控制器和探测器之间连接线,
使集中火灾报警控制器处于故障状态。
信息显示
火警显示信息
灯键指示板上的火警灯点亮
联动显示信息
灯键指示板上的联动灯点亮
监管显示信息
灯键指示板上的监管灯点亮
屏蔽显示信息
灯键指示板上的屏蔽灯点亮
故障显示信息
灯键指示板上的故障灯点亮
注意事项
模拟产生各类报警信息时不应损坏系统组件,每次操作完成后,应将设备恢复到正常工作状态。
