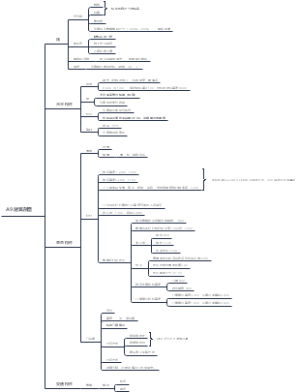

楼地面系统
概述
楼地面构造模块
面层
整体
水泥砂浆面层
细石混凝土/彩色耐磨混凝土面层
现制水磨石面层
涂料类面层
水泥基自流平面层
块材
各类面砖
预制水磨石板
大理石板、花岗石板
木材
单层双层
有龙无龙
防水层
防水层+找坡抹平层 共2小层
保温层
上下有薄膜防潮、上有细石保护层 共4小层
隔声层
弹性垫层（橡胶隔声垫、玻璃棉隔声垫）
填充层
敷设管线，轻骨料混凝土或架空
结构层
地面
一般
80厚C15混凝土垫层
夯实土
软弱土
80厚C15混凝土垫层
150厚碎石夯入土中
防冻胀
80厚C15混凝土垫层
150厚碎石灌M2.5混合砂浆，振捣密实 或 3:7灰土
夯实土
楼面
一般
现浇钢筋混凝土楼板
有走管
60厚LC7.5轻集料混凝土
或
60厚1:6水泥焦渣填充层
现浇钢筋混凝土楼板
整体面层楼地面
水泥砂浆面层
地面
面层
20厚1:2.5水泥砂浆
刷水泥浆一道
置换
15厚1:2.5水泥砂浆
35厚C20细石混凝土
防水层
防水层
最薄处20厚1:3水泥砂浆或30厚C20细石混凝土找坡层，抹平
一般
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
夯实土
置换
软弱土
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
150厚碎石夯入土中
置换
防冻胀
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
150厚碎石灌M2.5混合砂浆，振捣密实 或 3:7灰土
夯实土
楼面
面层
20厚1:2.5水泥砂浆
刷水泥浆一道
置换
15厚1:2.5水泥砂浆
35厚C20细石混凝土
防水层
防水层
最薄处20厚1:3水泥砂浆或30厚C20细石混凝土找坡层，抹平
一般
水泥浆一道（内掺建筑胶）
现浇钢筋混凝土楼板
置换
有走管
水泥浆一道（内掺建筑胶）
60厚LC7.5轻集料混凝土
或
60厚1:6水泥焦渣填充层
现浇钢筋混凝土楼板
细石混凝土面层 彩色耐磨混凝土面层
面层
40厚C25细石混凝土
或
50厚C30彩色耐磨混凝土面层
防水层
防水层
最薄处20厚1:3水泥砂浆或30厚C20细石混凝土找坡层，抹平
一般
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
夯实土
置换
软弱土
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
150厚碎石夯入土中
置换
防冻胀
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
150厚碎石灌M2.5混合砂浆，振捣密实 或 3:7灰土
夯实土
置换
一般
水泥浆一道（内掺建筑胶）
现浇钢筋混凝土楼板
置换
有走管
水泥浆一道（内掺建筑胶）
60厚LC7.5轻集料混凝土
或
60厚1:6水泥焦渣填充层
现浇钢筋混凝土楼板
细石混凝土面层 保温楼地面
面层
40厚C20细石混凝土，内配钢筋网片
保温层
0.2厚塑料膜浮铺
保温板
0.2厚塑料膜浮铺
20厚1:3水泥砂浆找平
结构层
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
夯实土
置换
软弱土
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
150厚碎石夯入土中
置换
防冻胀
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
150厚碎石灌M2.5混合砂浆，振捣密实 或 3:7灰土
夯实土
置换
一般
水泥浆一道（内掺建筑胶）
现浇钢筋混凝土楼板
置换
有走管
水泥浆一道（内掺建筑胶）
60厚LC7.5轻集料混凝土
或
60厚1:6水泥焦渣填充层
现浇钢筋混凝土楼板
涂料类面层
涂料面层（打底漆一道）
水泥砂浆面层 或 细石混凝土面层
现制水磨石面层 防静电水磨石面层
现制水磨石
面层
10 厚1:2.5 水泥彩色石子地面
20厚1:3水泥砂浆结合层
防水层
防水层
最薄处20厚1:3水泥砂浆或30厚C20细石混凝土找坡层，抹平
结构层
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
夯实土
置换
软弱土
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
150厚碎石夯入土中
置换
防冻胀
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
150厚碎石灌M2.5混合砂浆，振捣密实 或 3:7灰土
夯实土
置换
一般
水泥浆一道（内掺建筑胶）
现浇钢筋混凝土楼板
置换
有走管
水泥浆一道（内掺建筑胶）
60厚LC7.5轻集料混凝土
或
60厚1:6水泥焦渣填充层
现浇钢筋混凝土楼板
防静电水磨石
不架空
面层
10 厚1:2.5 防静电水磨石
防静电水泥砂浆一道
30厚1:3防静电水泥砂浆找平，内配防静电接地金属网，表面抹平
结构层
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
夯实土
置换
软弱土
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
150厚碎石夯入土中
置换
防冻胀
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
150厚碎石灌M2.5混合砂浆，振捣密实 或 3:7灰土
夯实土
置换
一般
水泥浆一道（内掺建筑胶）
现浇钢筋混凝土楼板
置换
有走管
水泥浆一道（内掺建筑胶）
60厚LC7.5轻集料混凝土
或
60厚1:6水泥焦渣填充层
现浇钢筋混凝土楼板
架空
面层
150-250高防静电活动地板
10 厚1:2.5 水泥彩色石子地面
20厚1:3水泥砂浆结合层
结构层
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
夯实土
置换
软弱土
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
150厚碎石夯入土中
置换
防冻胀
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
150厚碎石灌M2.5混合砂浆，振捣密实 或 3:7灰土
夯实土
置换
一般
水泥浆一道（内掺建筑胶）
现浇钢筋混凝土楼板
置换
有走管
水泥浆一道（内掺建筑胶）
60厚LC7.5轻集料混凝土
或
60厚1:6水泥焦渣填充层
现浇钢筋混凝土楼板
地毯类面层
单层地毯
5-8厚地毯
水泥砂浆面层
双层地毯
8-10厚地毯
5厚橡胶海绵衬垫
水泥砂浆面层
块材面层楼地面
预制水磨石板面层 水泥花砖面层 防滑地砖面层
面层
25 厚预制水磨石板/20厚水泥花砖/8-10厚防滑地砖
30厚1:3水泥砂浆结合层
防水层
1.5厚聚氨酯防水层
最薄处20厚1:3水泥砂浆或30厚C20细石混凝土找坡层，抹平
一般
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
夯实土
置换
软弱土
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
150厚碎石夯入土中
置换
防冻胀
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
150厚碎石灌M2.5混合砂浆，振捣密实 或 3:7灰土
夯实土
置换
一般
水泥浆一道（内掺建筑胶）
现浇钢筋混凝土楼板
置换
有走管
水泥浆一道（内掺建筑胶）
60厚LC7.5轻集料混凝土
或
60厚1:6水泥焦渣填充层
现浇钢筋混凝土楼板
地砖面层 陶瓷锦砖面层 (薄型楼地面)
无防水
面层
10厚地砖/5厚陶瓷锦砖
3-5厚聚合物水泥砂浆结合层
10-15厚聚合物水泥砂浆找平层或20厚1:3水泥砂浆找平层
一般
聚合物水泥浆一道
80厚C15混凝土垫层
夯实土
置换
软弱土
聚合物水泥浆一道
80厚C15混凝土垫层
150厚碎石夯入土中
置换
防冻胀
聚合物水泥浆一道
80厚C15混凝土垫层
150厚碎石灌M2.5混合砂浆，振捣密实 或 3:7灰土
夯实土
置换
一般
聚合物水泥浆一道
现浇钢筋混凝土楼板
置换
有走管
聚合物水泥浆一道
60厚LC7.5轻集料混凝土
或
60厚1:6水泥焦渣填充层
现浇钢筋混凝土楼板
有防水
面层
10厚地砖/5厚陶瓷锦砖
5厚聚合物水泥砂浆结合层
防水层
防水层
最薄处20厚1:3水泥砂浆或30厚C20细石混凝土找坡层，抹平
一般
聚合物水泥浆一道
80厚C15混凝土垫层
夯实土
置换
软弱土
聚合物水泥浆一道
80厚C15混凝土垫层
150厚碎石夯入土中
置换
防冻胀
聚合物水泥浆一道
80厚C15混凝土垫层
150厚碎石灌M2.5混合砂浆，振捣密实 或 3:7灰土
夯实土
置换
一般
聚合物水泥浆一道
现浇钢筋混凝土楼板
置换
有走管
聚合物水泥浆一道
60厚LC7.5轻集料混凝土
或
60厚1:6水泥焦渣填充层
现浇钢筋混凝土楼板
有保温有防水
面层
10厚地砖/5厚陶瓷锦砖
20厚1:3干硬性水泥砂浆结合层
防水层
1.5厚聚氨酯防水涂层
有保温无防水层 则改为 水泥浆一道
保护层
40厚C20细石混凝土，内配钢丝网片
保温层
0.2厚塑料膜浮铺
EPS/XPS/泡沫玻璃保温板
0.2厚塑料膜浮铺
结构层
80厚C15混凝土垫层
夯实土
置换
软弱土
80厚C15混凝土垫层
150厚碎石夯入土中
置换
防冻胀
80厚C15混凝土垫层
150厚碎石灌M2.5混合砂浆，振捣密实 或 3:7灰土
夯实土
置换
一般
现浇钢筋混凝土楼板
置换
有走管
60厚LC7.5轻集料混凝土
或
60厚1:6水泥焦渣填充层
现浇钢筋混凝土楼板
木材面层楼地面
木龙骨构造
木马赛克面层
打腻子，涂清漆两道
8-15厚木马赛克，用XY401胶粘结
20厚1：2.5水泥砂浆
结构层
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
0.2厚塑料膜一层浮铺
夯实土
置换
软弱土
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
0.2厚塑料膜一层浮铺
150厚碎石夯入土中
置换
防冻胀
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
0.2厚塑料膜一层浮铺
150厚碎石灌M2.5混合砂浆，振捣密实 或 3:7灰土
夯实土
置换
一般
水泥浆一道（内掺建筑胶）
现浇钢筋混凝土楼板
置换
有走管
水泥浆一道（内掺建筑胶）
60厚LC7.5轻集料混凝土
或
60厚1:6水泥焦渣填充层
现浇钢筋混凝土楼板
单层长条松木面层
地板漆2道（成品木地板取消）
100×25长条松木地板
50×50木龙骨@400架空20，刷防腐剂
结构层
80厚C15混凝土垫层
夯实土
置换
软弱土
80厚C15混凝土垫层
150厚碎石夯入土中
置换
防冻胀
80厚C15混凝土垫层
150厚碎石灌M2.5混合砂浆，振捣密实 或 3:7灰土
夯实土
置换
一般
现浇钢筋混凝土楼板
置换
有走管
60厚LC7.5轻集料混凝土
或
60厚1:6水泥焦渣填充层
现浇钢筋混凝土楼板
强化复合木地板
8厚强化企口复合木地板
3-5厚泡沫塑料衬垫（降噪、踩踏舒适度）
20厚1:2.5水泥砂浆
结构层
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
夯实土
置换
软弱土
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
150厚碎石夯入土中
置换
防冻胀
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
150厚碎石灌M2.5混合砂浆，振捣密实 或 3:7灰土
夯实土
置换
一般
水泥浆一道（内掺建筑胶）
现浇钢筋混凝土楼板
置换
有走管
水泥浆一道（内掺建筑胶）
60厚LC7.5轻集料混凝土
或
60厚1:6水泥焦渣填充层
现浇钢筋混凝土楼板
强化复合木地板 采暖地板
采暖地面大样
8厚强化企口复合木地板
3-5厚泡沫塑料衬垫（降噪、踩踏舒适度）
20厚1:2.5水泥砂浆
水泥浆一道（内掺建筑胶）
60厚C15细石混凝土（上下配钢丝网片，中间配乙烯散热管）
0.2厚真空镀铝聚酯薄膜（热反射）
20厚聚苯乙烯泡沫板
1.5厚聚氨酯涂料防潮层
20厚1:3水泥砂浆找平
结构层
80厚C15混凝土垫层
夯实土
置换
软弱土
80厚C15混凝土垫层
150厚碎石夯入土中
置换
防冻胀
80厚C15混凝土垫层
150厚碎石灌M2.5混合砂浆，振捣密实 或 3:7灰土
夯实土
置换
一般
现浇钢筋混凝土楼板
置换
有走管
60厚LC7.5轻集料混凝土
或
60厚1:6水泥焦渣填充层
现浇钢筋混凝土楼板
扩展
强化复合双层木地板
8厚强化企口复合木地板
3-5 厚泡沫塑料衬垫（降噪、踩踏舒适度）
15厚松木毛底板45°斜铺，背刷防腐剂
20厚1:2.5水泥砂浆
结构层
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
夯实土
置换
软弱土
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
150厚碎石夯入土中
置换
防冻胀
水泥浆一道（内掺建筑胶）
80厚C15混凝土垫层
150厚碎石灌M2.5混合砂浆，振捣密实 或 3:7灰土
夯实土
置换
一般
水泥浆一道（内掺建筑胶）
现浇钢筋混凝土楼板
置换
有走管
水泥浆一道（内掺建筑胶）
60厚LC7.5轻集料混凝土
或
60厚1:6水泥焦渣填充层
现浇钢筋混凝土楼板
双层长条硬木地板 双层软木地板
地板漆两道（成品木地板取消）
50×18长条硬木企口地板（背刷防腐剂）/4-8厚软木地板
18厚松木毛底板45°斜铺，上铺防潮卷材一层
50×50木龙骨@400架空20，刷防腐剂
结构层
80厚C15混凝土垫层
夯实土
置换
软弱土
80厚C15混凝土垫层
150厚碎石夯入土中
置换
防冻胀
80厚C15混凝土垫层
150厚碎石灌M2.5混合砂浆，振捣密实 或 3:7灰土
夯实土
置换
一般
现浇钢筋混凝土楼板
置换
有走管
60厚LC7.5轻集料混凝土
或
60厚1:6水泥焦渣填充层
现浇钢筋混凝土楼板
运动场地木楼地面
木地板
木龙骨（80×50凸字形）
80×80×20橡胶垫
两侧Z形销片用螺栓或水泥钉与结构层固定
或
嵌入25厚木板固定
木地板（带龙骨）保温楼地面
20厚企口木地板表面涂聚氨酯漆两道
保温层
浮铺聚乙烯防潮膜一层
50×50木龙骨@400架空20，空隙填岩棉板
浮铺聚乙烯防潮膜一层
结构层
80厚C15混凝土垫层
夯实土
置换
软弱土
80厚C15混凝土垫层
150厚碎石夯入土中
置换
防冻胀
80厚C15混凝土垫层
150厚碎石灌M2.5混合砂浆，振捣密实 或 3:7灰土
夯实土
置换
一般
现浇钢筋混凝土楼板
置换
有走管
60厚LC7.5轻集料混凝土
或
60厚1:6水泥焦渣填充层
现浇钢筋混凝土楼板
隔声楼面
其他构造
楼地面变形缝
楼地面排水沟
下沉式卫生间
